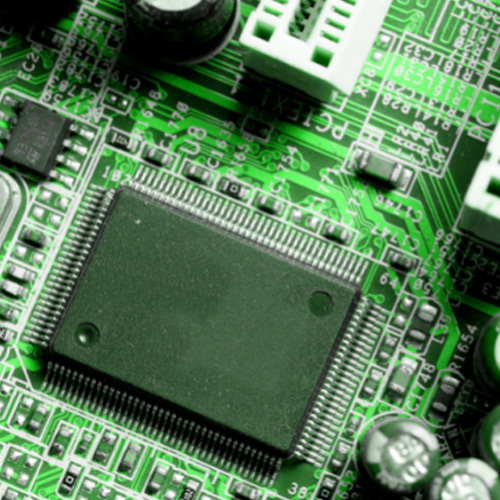

Ilitek IC
Ilitek の PCAP タッチパネルコントローラは、スムースな使い心地を保ちながら、過酷な環境基準にも対応するように設計されています。
Code Elitek
CTR 2804
Ilitek の PCAP タッチパネルコントローラは、スムースな使い心地を保ちながら、過酷な環境基準にも対応するように設計され ています。ILITEK の PCAP タッチコントローラーは、産業機器用として最も要望されている機能を備え、中小型の PCAP タッ チパネルをサポートしています。超大型のタッチパネルについては、ILITEK の PCAP タッチコントローラーが以下をサポート できます。
-CS 10Vrms
-RS 30V/m
-水滴付着状態での動作
-手袋での操作
-厚いカバーガラス
-他...
Driver download: http://211.72.159.212/AP/Service/TPDriver.NSF
| Touch | ILI2130 | ILI2131 | ILI2132 | ILI2511 | ILI2520 | ILI2510 |
|---|---|---|---|---|---|---|
| Channels | 43 | 55 | 57 | 65 | 65 | 99 |
| Size(Win 10) | ≦ 7 | ≦ 9 | ≦ 9 | ≦11.6 | ≦11.6 | ≦17.3 |
| Size(Non Win 10) | ≦9 | ≦ 12.1 | ≦ 12.1 | ≦15.6 | ≦15.6 | ≦21.5 |
| Package Size | QFN56(6*6mm) | QFN68(6*6mm) | BGA90(6*6mm) | QFN88(10*10mm) | QFN88(10*10mm) | BGA147(7*7mm) |
| Interface | I2C (BL) | I2C (BL) | I2C/USB | I2C/USB/UART | I2C/USB/UART | I2C/USB/UART |
| ESD | Each pin: ±4KV | Each pin: ±4KV | Each pin: ±4KV | Each pin: ± 4KV | Each pin:±4KV | Each pin: ± 4KV |
| CS(conductive Susceptibility) | 10Vrms | 10Vrms | 10Vrms | 10Vrms | 10Vrms | 10Vrms |
| RS(Radiated Susceptibility) | 30V/m | 30V/m | 30V/m | 30V/m | 30V/m | 30V/m |
| CG thickness | Max: 10mm | Max: 10mm | Max: 10mm | Max: 10mm | Max:10mm | Max: 10mm |
| Glove Thickness | Max: 5mm | Max: 5mm | Max: 5mm | Max: 5mm | Max: 5mm | Max: 5mm |
| Palm Rejection | ○ | ○ | ○ | ○ | ○ | ○ |
| Water Proof | ○ | ○ | ○ | ○ | ○ | ○ |
| Passive Pen | Pitch*0.5 | Pitch*0.5 | Pitch*0.5 | Pitch*0.8 | Pitch*0.6 | Pitch*0.8 |
| Touch | ILI2521 | ILI2312 | ILI2322 | ILI2323 | ILI2316 | ILI2326*2+M3A*1 |
|---|---|---|---|---|---|---|
| Channels | 110 | 126 | 140 | 176 | 212 | 350 |
| Size(Win 10) | ≦17.3 | ≦21.5 | ≦24 | ≦27 | ≦27 | ≦32 |
| Size(Non Win 10) | ≦23.8 | ≦27 | ≦32 | ≦43 | ≦55 | ≦110 |
| Package Size | BGA200(9*9mm) | BGA-200(9*9mm) | BGA-362(13.5*13.5mm) | BGA-339(13.5*13.5mm) | BGA-362(13.5*13.5mm) | ILI2326: BGA-362(13.5*13.5mm) M3A: QFN88(10*10mm) |
| Interface | I2C/USB/UART | I2C/USB/UART | I2C/USB/UART | I2C/USB/UART | I2C/USB/UART | I2C/USB/UART |
| ESD | Each pin:± 4KV | Tx+Rx: ±4kV / Others: ±2kV | Each pin:± 4KV | Each pin:± 4KV | Each pin:± 4KV | Each pin:± 4KV |
| CS(conductive Susceptibility) | 10Vrms | 10Vrms | 10Vrms | 10Vrms | 10Vrms | 10Vrms |
| RS(Radiated Susceptibility) | 30V/m | 30V/m | 30V/m | 30V/m | 30V/m | 30V/m |
| CG thickness | Max:10mm | Max: 8mm | Max: 8mm | Max: 8mm | Max:6mm | Max:6mm |
| Glove Thickness | Max: 5mm | Max: 4mm | Max: 4mm | Max: 4mm | Max: 3mm | Max: 3mm |
| Palm Rejection | ○ | ○ | ○ | ○ | ○ | ○ |
| Water Proof | ○ | ○ | ○ | ○ | ○ | ○ |
| Passive Pen | Pitch*0.6 | Pitch*0.8 | Pitch*0.6 | Pitch*0.6 | Pitch*0.6 | Pitch*0.6 |
